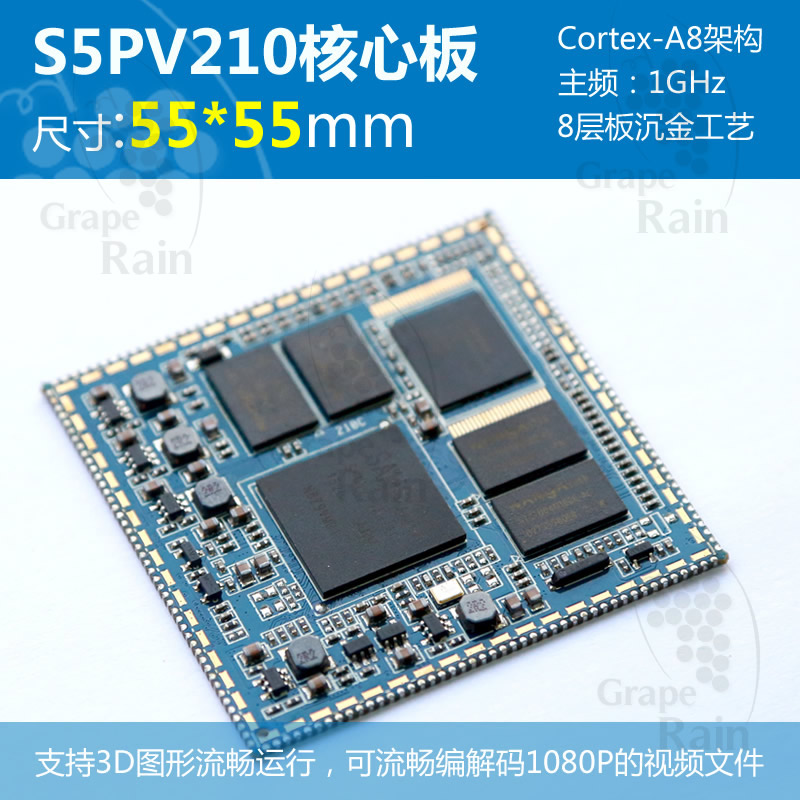

特征参数

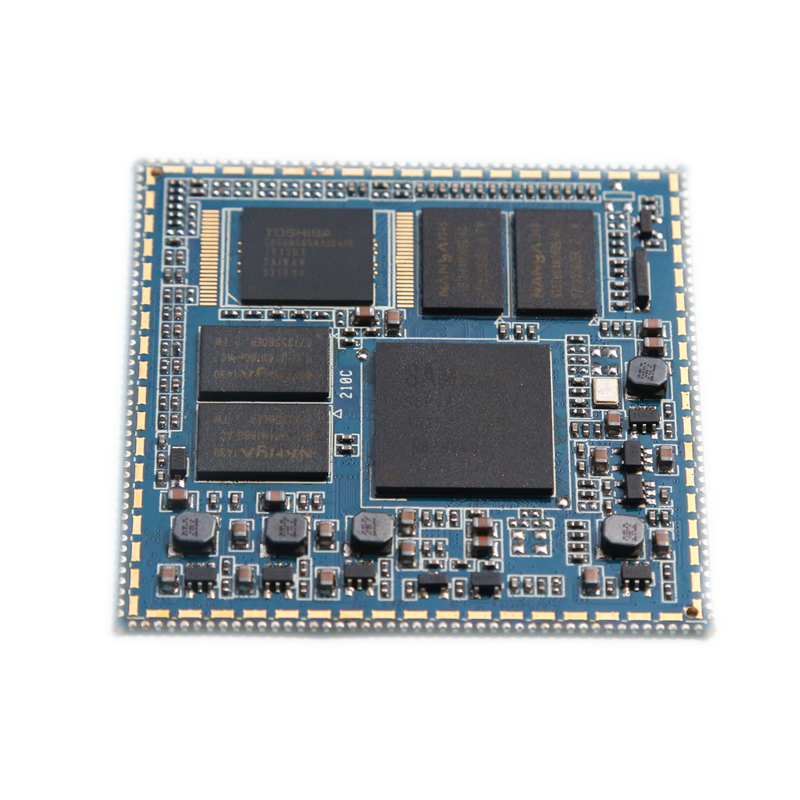

结构特点

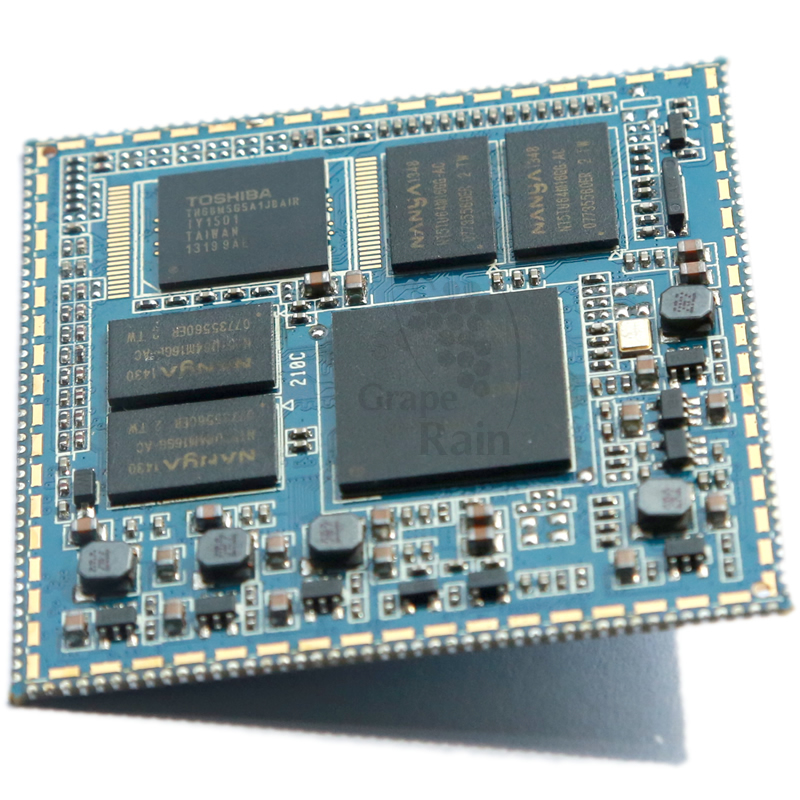

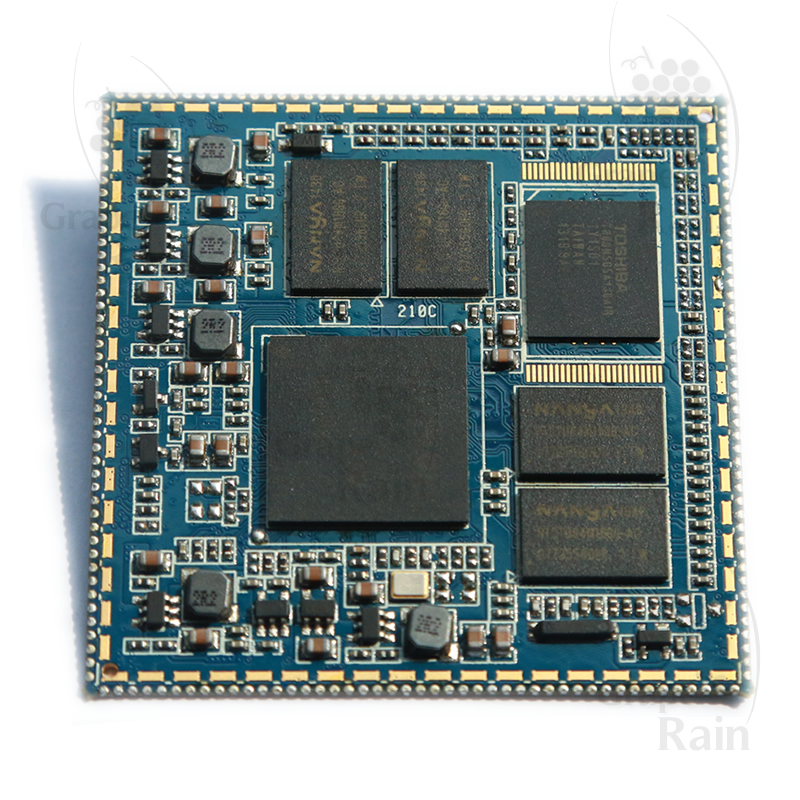

外观

邮票孔方式

核心板尺寸

55mm*55mm*3mm

引脚间距

1.2mm

引脚焊盘尺寸

1.8mm*0.8mm

引脚数量

180PIN

板层

8层

系统配置

CPU

S5PV210

主频

1GHz

内存

512MB DDR2/1GB DDR2可选，标配512M

存储器

512M nand/4GB inand可选，标配inand

电源IC

使用分立电源IC，工作稳定可靠

接口参数

LCD接口

支持TTL/LVDS接口不同尺寸液晶屏

Touch接口

支持4线/5线电阻触摸，电容触摸

音频接口

AC97/IIS接口，支持录放音

SD卡接口

2路SDIO输出通道

Nand接口

板载nand接口，管脚不额外引出

Inand接口

板载inand接口，管脚不额外引出

以太网接口

支持以太网扩展

USB HOST接口

USB HOST2.0，支持多级扩展

USB OTG接口

USB OTG2.0

UART接口

4路串口，支持带流控串口

PWM接口

4路PWM输出

IIC接口

3路IIC输出

SPI接口

2路SPI输出

ADC接口

10路ADC输出

DAC(TVOUT)接口

1路DAC输出，可扩展TVOUT

Camera接口

2路Camera输出

EXTINT接口

多路外部中断管脚引出

HDMI接口

高清音视频输出接口，音视频同步输出

VGA接口

使用LCD输出接口扩展

启动配置接口

OM[5:0]全引出

电气特性

输入电压

5V

输出电压

3.3V(可用于底板供电)

工作温度

-10~70度

储存温度

-10~80度

J1C连接器引脚定义

引脚编号

信号

引脚编号

信号

1

MMC2_D0

24

RTSn0

2

MMC2_D1

25

TXD0

3

MMC2_D2

26

RXD0

4

MMC2_D3

27

EINT0

5

MMC2_CLK

28

EINT1

6

MMC2_CMD

29

EINT2

7

MMC2_CDn

30

EINT3

8

MMC3_D0

31

MMC3_CDn

9

MMC3_D1

32

EINT5

10

MMC3_D2

33

i2sSDI0

11

MMC3_D3

34

i2sSDO0

12

MMC3_CLK

35

i2sLRCK0

13

MMC3_CMD

36

I2sSCLK0

14

EINT13

37

i2sCDCLK0

15

TXD3

38

HDMI_TXCN

16

RXD3

39

HDMI_TXCP

17

TXD2

40

HDMI_TX0N

18

RXD2

41

HDMI_TX0P

19

RTSn1

42

HDMI_TX1N

20

CTSn1

43

HDMI_TX1P

21

TXD1

44

HDMI_TX2N

22

RXD1

45

HDMI_TX2P

23

CTSn0

J1C连接器引脚定义

引脚编号

信号

引脚编号

信号

46

GND

69

CAM_HREF

47

GND

70

CAM_PCLK

48

DC_IN

71

CAM_CLKOUT

49

DC_IN

72

CAM_FIELD

50

VDD_IO

73

CAM_D1

51

ADDR2

74

CAM_D0

52

DATA15

75

CAM_D3

53

DATA14

76

CAM_D2

54

DATA13

77

CAM_D5

55

DATA12

78

CAM_D4

56

DATA11

79

CAM_D7

57

DATA10

80

CAM_D6

58

DATA9

81

TSYP0

59

DATA8

82

TSYM0

60

DATA7

83

TSXP0

61

DATA6

84

TSXM0

62

DATA5

85

TSYP1

63

DATA4

86

TSYM1

64

DATA3

87

TSXP1

65

DATA2

88

TSXM1

66

DATA1

89

ADCIN1

67

DATA0

90

ADCIN0

68

CAM_VSYNC

J1C连接器引脚定义

引脚编号

信号

引脚编号

信号

91

VD23

114

VD0

92

VD22

115

VDEN

93

VD21

116

SYS_OE

94

VD20

117

VCLK

95

VD19

118

HSYNC

96

VD18

119

VSYNC

97

VD17

120

VSYNC_LDI

98

VD16

121

OM0

99

VD15

122

OM1

100

VD14

123

OM2

101

VD13

124

OM3

102

VD12

125

OM4

103

VD11

126

OM5

104

VD10

127

EINT7

105

VD9

128

OTG_ID

106

VD8

129

OTG_DM

107

VD7

130

OTG_DP

108

VD6

131

VBUS

109

VD5

132

EINT10

110

VD4

133

HOST_DP

111

VD3

134

HOST_DN

112

VD2

135

EINT6

113

VD1

J1C连接器引脚定义

引脚编号

信号

引脚编号

信号

136

I2C_SCL0

159

PWMTOUT1

137

I2C_SDA0

160

PWMTOUT2

138

I2C_SCL1

161

PWMTOUT3

139

I2C_SDA1

162

DAC_OUT0

140

I2C_SCL2

163

VDD_RTC

141

I2C_SDA2

164

CAM_B_D0

142

KP_COL0

165

CAM_B_D1

143

KP_COL1

166

CAM_B_D2

144

KP_COL2

167

CAM_B_D3

145

KP_COL3

168

CAM_B_D4

146

KP_ROW0

169

CAM_B_D5

147

KP_ROW1

170

CAM_B_D6

148

KP_ROW2

171

CAM_B_D7

149

KP_ROW3

172

CAM_B_HREF

150

SPI0_MOSI

173

CAM_B_FIELD

151

SPI0_MISO

174

CAM_B_VSYNC

152

SPI0_CSn

175

CAM_B_CLKOUT

153

SPI0_CLK

176

CAM_B_PCLK

154

SPI1_MOSI

177

CSn1

155

SPI1_MISO

178

KEY_RST

156

SPI1_CSn

179

OEn

157

SPI1_CLK

180

WEn

158

PWMTOUT0
