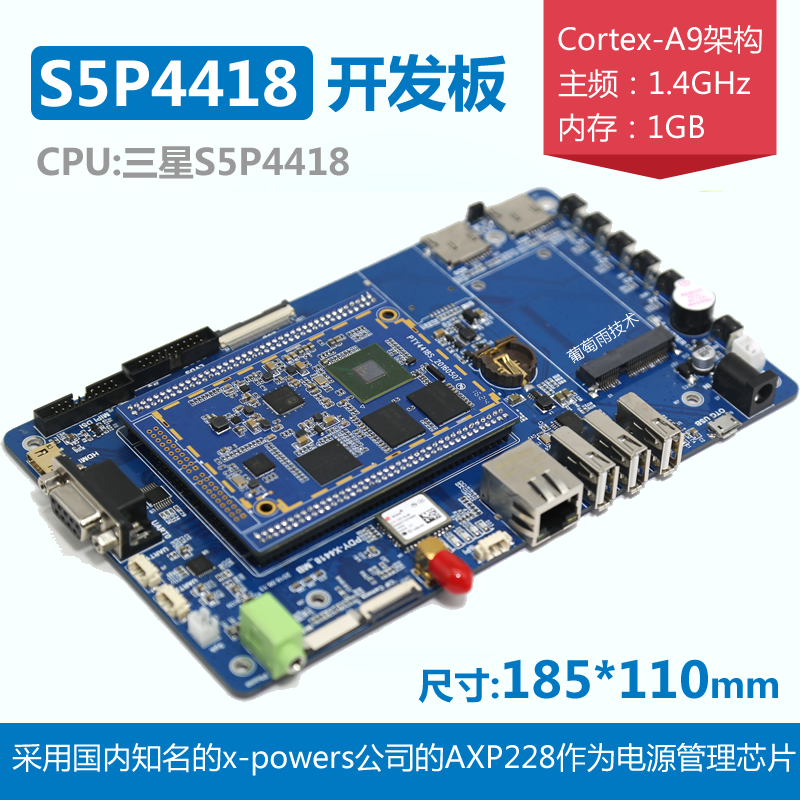

  • 三星4418开发板
  • 三星4418开发板
  • 底板留有丰富的外设,几乎可以演示 4418 芯片的全部功能,支持千兆以太网、 板载 LVDS 接口、MIPI 接口、PCIE接口等。支持休眠唤醒等。液晶板默认采用 7 寸 TFT 液晶屏,同时可选配 4.3 寸,5 寸液晶屏。了解更多>>
  • 查看行业定制案例    我要定制>>
  • 已有   282   人购买      查看:1881
  •     立刻购买
  • 若无法正常购买,请加QQ:2114207136

  • S5P4418
  • S5P4418
  • 开发板
  • CPU:S5P4418 (ARM Cortex-A9架构)
  • 支持android4.4/5.1,linux+qt,ubuntu系统
  • 采用国内知名公司x-powers的 AXP228 作为电源管理芯片,保证4418 稳定可靠地运行。
  • 主频
    1.4GHz*4
  • DDR3
    1G
  • EMMC
    8G




核心优势

核心优势

强大的图像处理能力 | 支持硬件编解码

  • 支持多种尺寸屏

    支持多种尺寸屏


    标配7寸电容触摸屏
    可选配5寸,8寸,10.1寸等屏,可直
    接连接开发板或卡片电脑,无需重新
    定制底板

  • 两路模拟视频输入

    两路模拟视频输入


    可驱动两路并口摄像头同时工作
    支持两路模拟视频同时输入,需要重
    新定制底板
    ,开发板目前仅支持一路

  • 支持WIFI 双频

    支持WIFI 双频


    Wifi(支持802.11b/g/n)同时支持
    5G和2.4G双频。需要重新定制底板
    开发板目前仅支持2.4G

  • 支持Linux+4G

    支持Linux+4G


    在Linux+qt下支持4G全网通,需要
    重新定制底板
    ,开发板目前仅安卓系统下支持4G全网通

  • 独家支持wifi、蓝牙、GPS、3G/4G
  • 独家支持wifi、蓝牙、GPS、3G/4G
  • G4418开发板底板板载GPS、3G/4G、Gsensor等,支持wifi、蓝牙、DVP camera、CSI camera。


    核心板采用 8 层板工艺设计, 确保稳定可靠,可以批量用于平板电脑,车机,学习机,POS机,游戏机,行业监控等多种领域。

  • 丰富的软件资源,多系统支持
  • 丰富的软件资源,多系统支持
  • G4418可以完整稳定搭载android4.4,android5.1,linux+qt,ubuntu系统。葡萄雨技术G4418开发板全球独家首发。

    支持千兆以太网、 板载 LVDS 接口、MIPI 接口、PCIE接口等。支持软件开关机,休眠唤醒等。液晶板默认采用 7 寸 TFT 液晶屏,同时可选配 4.3 寸,5 寸液晶屏,支持背光亮度无级调节。更适合工程师研发和企业产品开发。


  • 硬件接口丰富,功能齐全
  • 硬件接口丰富,功能齐全
  • 支持千兆以太网、 板载 LVDS 接口、MIPI 接口、PCIE接口、SPI接口、HDMI接口、DVP camera接口、CSI camera接口、3G/4G SIM卡槽等。支持软件开关机,休眠唤醒等。


    葡萄雨技术G4418核心板已经把4418处理器最难实现部分全部承担,用户只需要做一款简单的双/四层底板,就可轻松实现高端四核产品级设计!








S5PV210,Exynos4412,S5P4418主要性能比较表

随着四核处理器的迅速普及,无论主流的消费平台还是行业平台的新用户与老用户升极都是采用四核处理器的高速平台,不论是中小企业还是知名厂家都已基于S5P4418成功开发产品,葡萄雨技术G4418开发板正是这样一款平台,规格配置丰富且花费不多的市场明星。

  处理器型号   S5PV210   Exynos 4412   S5P4418
  上市时间 2010 2012 2014
  制造工艺 65 nm 32 nm 28 nm
  主频 1.0 GHz 1.4 GHz 1.4 GHz
CPU架构 ARM Cortex-A8 单核 ARM Cortex-A9 四核 ARM Cortex-A9 四核

缓存容量



32KB*4 I/D 缓存,1MB 二级缓存

32KB*4 I/D 缓存,1MB 二级缓存

支持内存 LPDDR1, LPDDR2 and DDR2 LPDDR1, LPDDR2, DDR2 and DDR3 LPDDR1, LPDDR2, DDR2 and DDR3

DDR3 接口



双通道 32 位数据总线,高达800MHz 工作频率

单通道 32 位数据总线,高达800MHz 工作频率

EMMC 4GB/8GB emmc可选, 标配4GB 4GB/8GB/16GB emmc 可选,标配4GB 4GB/8GB/16GB emmc 可选,标配8GB
多媒体解码 MPEG2/MPEG4, H.263, H.264 H.263, H.264, MPEG2, MPEG4, VC1

H.263,H.264,MPEG1, MPEG2,MPEG4,VC1, VP8,Theora,AVS,RV8/9/10, MJPEG(几乎全格式)

多媒体编码 MPEG2/MPEG4, H.263, H.264 H.263, H.264, MPEG4

H.263,H.264,MPEG4, MJPEG

显示接口

RGB,MIPI

RGB,MIPI

RGB, MIPI, LVDS
最大显示分辨率 1920*1080

1920*1200

2048*1280

GPIO电平 3.3V 1.8V 3.3V
以太网接口 100M/10M以太网接口 需通过地址总线扩展

集成千兆以太网控制

ADC 4路12 bit 0~1.8V 4路12 bit 0~1.8V

8路12bit 0-1.8V

USB接口



1路HSIC,1路OTG

1路HSIC,1路HSIC,1路OTG

Slim bus



支持

不支持

C2C接口



支持(手机专用)

不支持

GPS



支持

不支持

ISP



支持

不支持

芯片ID

没有唯一ID号

没有唯一ID号

支持128bit唯一ID号

支持操作系统 Android, Linux+QT, Wince Android, Linux+QT, ubuntu Android, Linux+QT,ubuntu




从上表可以清晰地看到,4418 并不是4412简单的裁剪版,而是一款全新的CPU。 相比4412,它缩减了手机上广泛使用的 slim bus,C2C,GPS,ISP 等接口,这些功能在工控,平板上很少用到,却占用了巨大的成本。同时,增加了千兆以太网控制器,提升了 LCD 接口驱动能力,多媒体解码能力也有了大幅提高。USB 接口也增加了 1 路HOST,而4412 需要外加一片桥接芯片。GPIO 电平也由 1.8V 改为 3.3V,更加适用目前的外设方案。 在成本上,4412芯片约10美金,而4418几乎只需要它的一半。

深圳市葡萄雨技术有限公司率先推出 S5P4418 开发平台,软件上它搭载完整稳定的 android4.4/android5.1 操作系统(另可选搭载linux+qt,ubuntu系统), 硬件上它采用国内知名公司x-powers推出的 AXP228 作为电源管理芯片,保证4418 稳定可靠地运行。

查看S5P4418插针式核心板详细资料>>

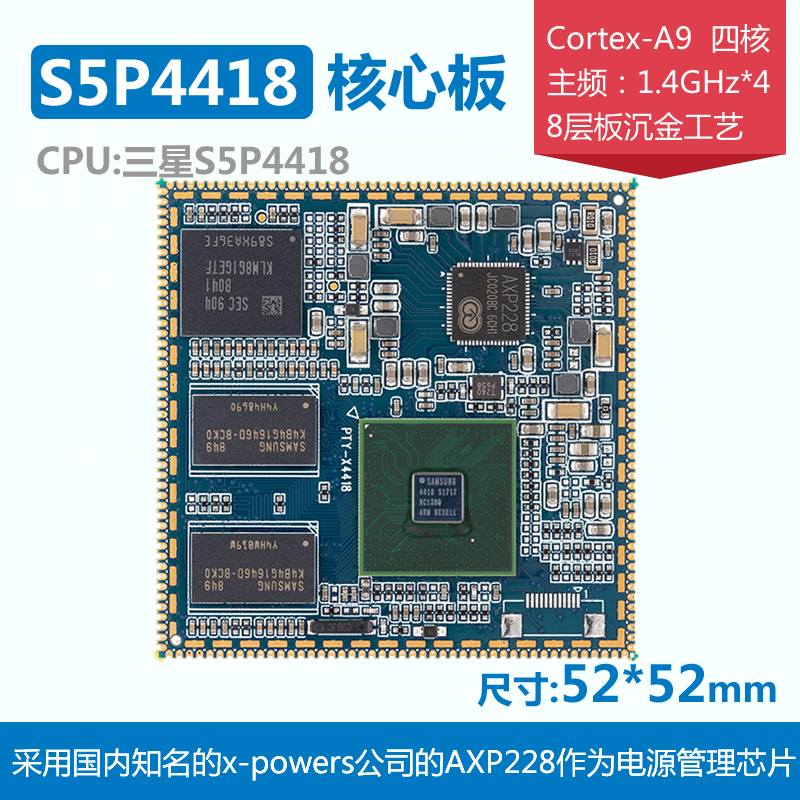

查看S5P4418核心板详细资料>>

查看S5P4418开发板详细资料>>

查看S5P4418卡片电脑详细资料>>





业内公认性价比最高四核 藐视一切挑战

●四核CPU  ●千兆网技术  ●独家PMU  ●单通道内存  ●超级性能  ●至佳稳定  ●供货周期长

S5P4418处理器相比Exynos4412,缩减了手机上广泛使用的slim bus,C2C,GPS,ISP等接口,节省了巨大的成本。出色的功耗控制以及超强的性能一直为业内称道,超过1000万片的出货量,足以证明其稳定性与可用性。已成为三星官方重点推广的处理器之一,并承诺长期供货。


业内公认性价比最高四核 藐视一切挑战

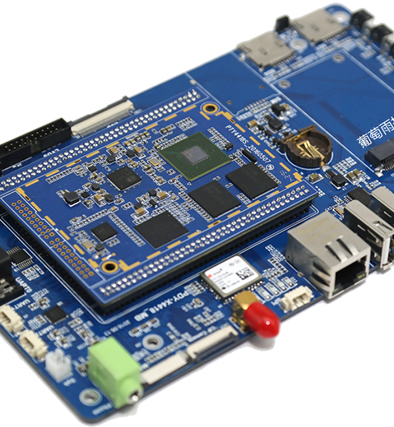

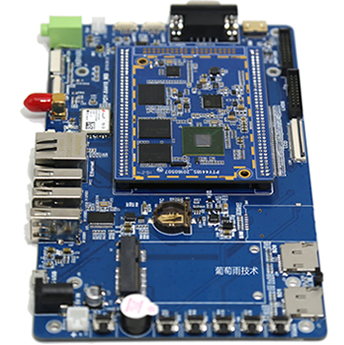

产品简介

G4418 插针式开发板由插针式核心板,底板和液晶板三大块组成,核心板采用 8 层板工艺设计, 确保稳定可靠,可以批量用于车机,学习机,POS机,游戏机,行业监控等多种领域。主控为Cortex-A9四核S5P4418,最高主频1.4GHz。
底板留有丰富的外设,几乎可以演示 4418 芯片的全部功能,支持千兆以太网、 板载 LVDS 接口、MIPI 接口、PCIE接口等。支持软件开关机,休眠唤醒等。液晶板默认采用 7 寸 TFT 液晶屏,同时可选配 4.3 寸,5 寸液晶屏,支持背光亮度无级调节。
G4418核心板适用于工控,电力,通讯,医疗,媒体,安防,车载,金融,手持设备,游戏机,广告机,显示控制,教学仪器等多种领域。



G4418核心板尺寸:85mm*65mm    G4418底板尺寸:185mm*110mm    查看S5P4418核心板详细资料>>

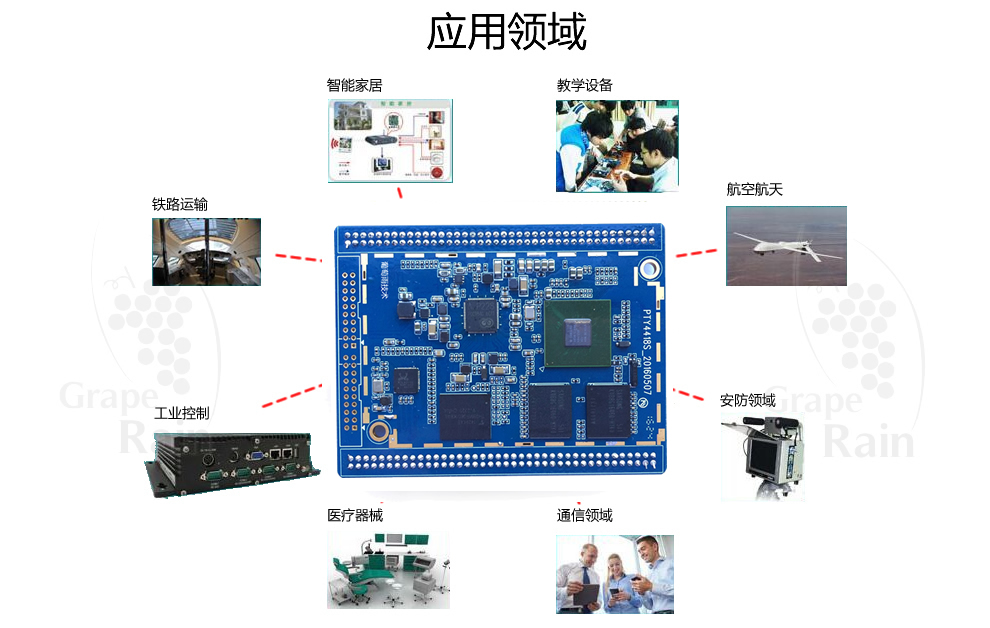

应用领域




功能特性

功能特性
  • 内核:ARM Cortex-A9 四核;
  • 主频:1.4GHz*4;
  • 内存:1GB DDR3,可定制 2GB DDR3;    [可选配]
  • Flash:支持 4GB/8GB/16GB/32GB emmc 可选,标配 8GB emmc;    [可选配]
  • 24 位 RGB 接口;
  • 8 位 LVDS 接口;
  • 3路 USB HOST 接口,支持更多的 USB 设备同时使用;
  • USB OTG 接口;
  • 1路 RS232 接口;2路TTL接口;
  • 2 路 TF 卡接口;
  • 四路 LED 指示;
  • 复位按钮;
  • 软件开关机按钮;
  • 标配外置扬声器;
  • 支持MIC 输入;
  • 支持耳机输出接口;
  • 支持免启动配置开关设计;
  • 支持背光无级调节;
  • 支持 HDMI 接口;
  • 支持 5 点电容触摸;
  • 支持USB 接口WIFI;
  • 支持USB接口蓝牙
  • 支持 G-sensor;
  • 支持多种 SPI,I2C,UART,等外围器件扩展;
  • 支持 MPEG4,H.263,H.264,MJPEG 视频编码;
  • 支持几乎全格式视频解码;
  • 支持 2D,3D 高性能图形加速;
  • 支持 RTC 时钟实时保存;
  • 支持千兆有线以太网 RTL8211E;
  • 支持 BT656/BT601/MIPI 摄相头接口;
  • 支持 GPS 接口;
  • 支持 GPRS 接口;
  • 支持外置 USB 3G 模块;
  • 支持PCIE 3G/4G
  • 支持 USB 鼠标,键盘;
  • 支持红外一体化接收头;

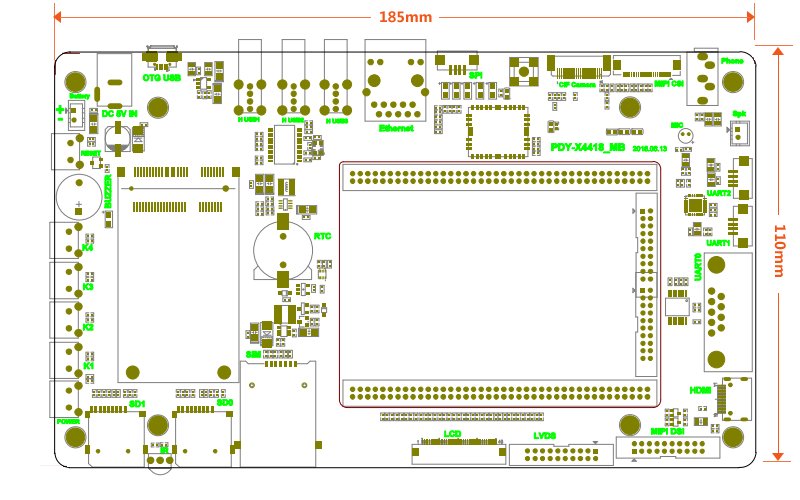

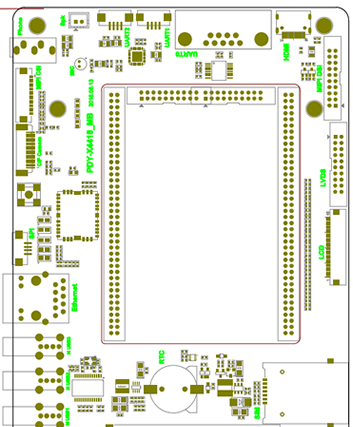

开发板尺寸大小


开发板尺寸大小

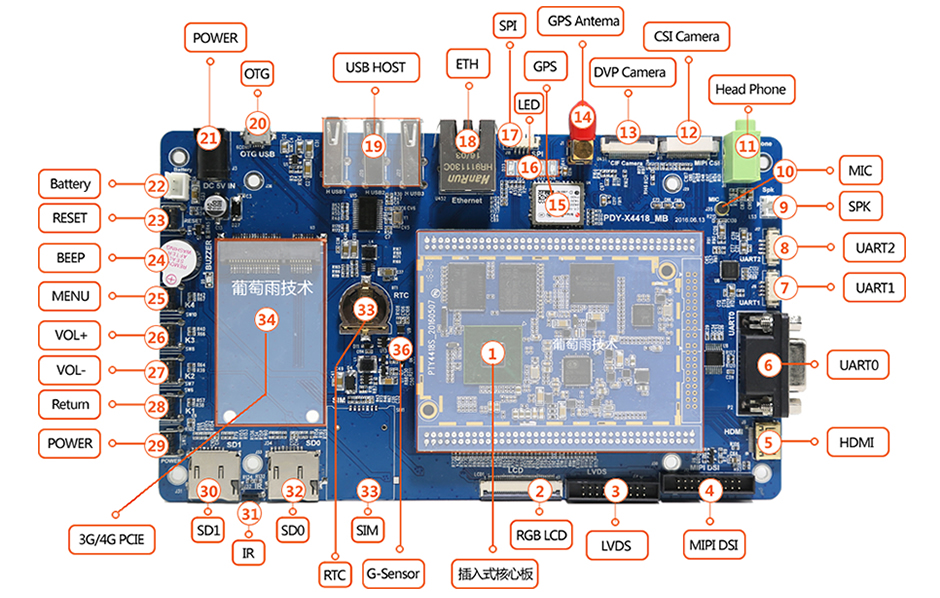

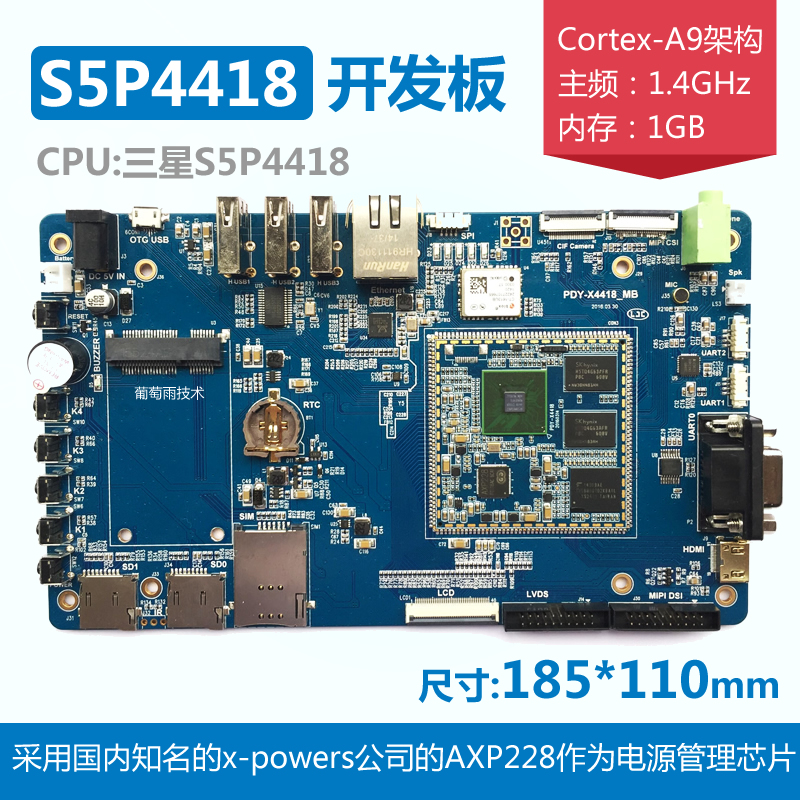

开发板接口图


开发板接口图

规格参数

屏幕
  • 屏幕尺寸:7寸电容触摸屏
  • 分辨率:1024*600

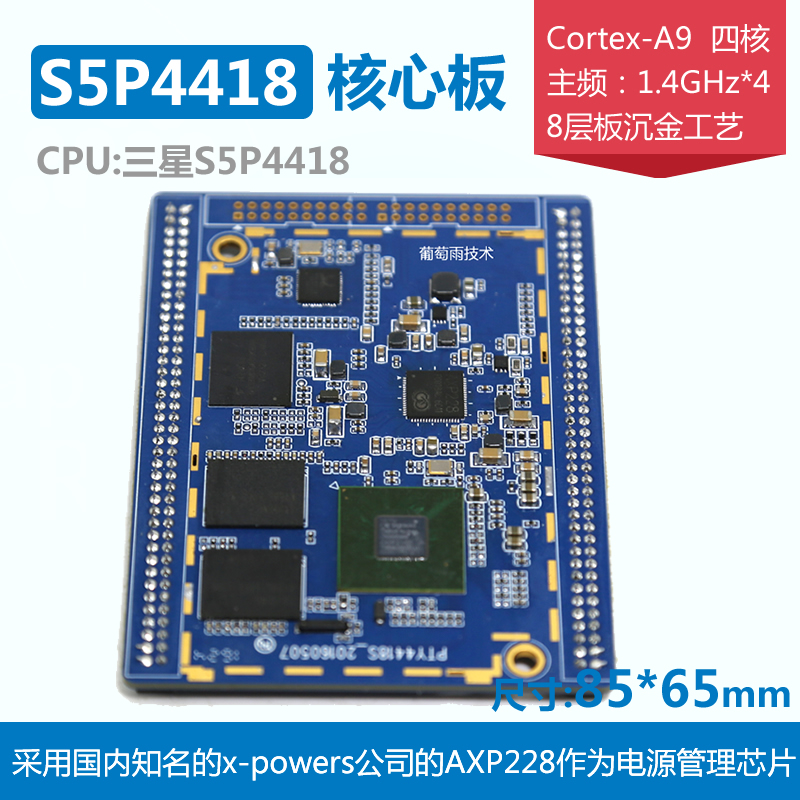

核心板参数
  • 外观:插针方式
  • 核心板尺寸:85mm*65mm*1.6mm    [业界最小]
  • 引脚间距:1.1mm
  • 引脚焊盘尺寸:1.3mm*0.7mm
  • 引脚数量:200 PIN,满足用户各类扩展需求    [引出脚最多]
  • 工艺:采用 8 层沉金工艺设计,PCB台资大厂制作    [独家支持]
  • CPU:S5P4418,四核Cortex-A9,主频为1.4GHz,被认为是近几年最有前途的 ARM处理器
  • 内存:使用单通道 DDR3 设计,标配 1GB,可定制 2GB    [标配 1GB,可定制 2GB]
  • 存储: 4GB/8GB/16GB emmc 可选,标配 8GB    [标配 8GB,可定制 4GB/16GB]
  • 电源IC:使用 AXP228,支持动态调频,库仑计等    [独家支持]
  • 以太网:使用 RTL8211E 千兆以太网 PHY     [独家支持]
硬件接口
  • 【1】插针式核心板:G4418插针式核心板(详细可参考《查看S5P4418插针式核心板详细资料》)
  • 【2】RGB LCD/VGA 接口:RGB输出接口
  • 【3】LVDS接口:LVDS显示接口
  • 【4】MIPI DSI接口:MIPI显示接口
  • 【5】HDMI接口:HDMI输出接口
  • 【6】UART0:串口0,调试串口
  • 【7】UART1:串口1
  • 【8】UART2:串口3
  • 【9】SPK,喇叭接口:外置扬声器输出
  • 【10】MIC:录音头
  • 【11】Head Phone:耳机接口
  • 【12】CSI camera:MIPI摄像头接口
  • 【13】DVP camera:并口摄像头接口
  • 【14】GPS Antenna:GPS模块天线
  • 【15】GPS:GPS模块
  • 【16】LED:LED灯
  • 【17】SPI 接口:SPI接口
  • 【18】ETH:RTL8211E接口,RJ45
  • 【19】USB HOST:3组USB HOST接口
  • 【20】OTG:USB OTG接口
  • 【21】POWER:5V输入插孔,直流电源输入口
  • 【22】Battery:电池接口,单节4.2V锂电池接口
  • 【23】Reset:独立按键,复位键
  • 【24】BEEP:有源蜂鸣器
  • 【25】MENU:独立按键,K4
  • 【26】VOL+:独立按键,K3
  • 【27】VOL-:独立按键,K2
  • 【28】Return:独立按键,K1
  • 【29】Power:独立按键,开机,休眠唤醒键
  • 【30】SD1:SD卡,通道1
  • 【31】IR:HUB芯片扩展,HOST
  • 【32】SD0:SD卡,通道0
  • 【33】SIM:3G/4G SIM卡槽
  • 【34】3G/4G PCIE :3G/4G PCIE接口槽
  • 【35】RTC:RTC后备电池槽
  • 【36】Gsensor:重力传感器 mma8653
其它
应用范围
  • 家居控制平台、智能家居平台、健身器械操作平台、美容器械操作平台、医疗器械操作平台
  • 智能仪表、仪器、触摸屏控制器
  • 导航设备、车载DVD;智能广告控制终端
  • 排队系统、广告机
  • 楼宇对机、分机以及管理机等

可以完整稳定搭载android4.4,android5.1,linux+qt5.4,ubuntu12.04,ubuntu14.04系统。已广泛用于各种高端产品,如车机,学习机,POS机,游戏机,行业监控等多种领域。

Bootloader
  • u-boot.bin
  • 版本:u-boot-2014.07
  • 主要功能:
  • 1、支持eMMC擦除、读、写
  • 2、支持bootm、bootargs设置
  • 3、支持打印、设置、保存环境变量
  • 4、支持内存内容显示、对比、修改
  • 5、支持USB 镜像下载;SD卡脱机升级等功能(提供相关源码)
内核及设备驱动程序
  • 内核:内核版本:Linux-3.4.39
  • 系统时钟:系统主频:1.4GHz
  • 内存:运行于1GB/2GB内存
  • 显示驱动:7寸(分辨率1024×600)驱动(提供相关源码;可支持其它尺寸,MIPI,LVDS接口屏幕)
  • TOUCH:触摸屏驱动(提供相关源码;可支持不同触摸IC)
  • HDMI:HDMI v1.4 (提供相关源码)
  • MFC:多媒体硬件编解码驱动(提供相关源码)
  • ROTATOR:屏幕旋转驱动(提供相关源码)
  • TF卡接口:2个TF卡接口(提供相关源码)
  • HSMMC:SD/MMC/SDIO驱动(提供相关源码)
  • SPI:SPI驱动(提供相关源码)
  • KEYBD:按键驱动程序(提供相关源码)
  • AUDIO:音频驱动提供相关源码)
  • DMA:DMA驱动 (提供相关源码)
  • RTC:实时时钟驱动(提供相关源码)
  • JPEG:JPEG硬件编解码驱动(提供相关源码)
  • 2D:2D硬件加速驱动(提供相关源码)
  • 3D:3D硬件加速驱动(提供相关源码)
  • I2C TP驱动:I2C 电容屏触摸驱动(提供源码)
  • PWM背光驱动:PWM背光驱动(提供源码)
  • USB驱动:USB驱动(提供源码)
  • 串口驱动:串口驱动(提供源码)
  • 网口驱动:网卡驱动(提供源码)
  • WIFI驱动:WIFI驱动
  • Camera驱动:500万像素摄像头驱动(提供源码)
  • 蓝牙驱动:蓝牙模块驱动(提供源码)
  • 3G驱动:3G上网卡驱动(提供源码)选配
  • GPS模块:全球定位(提供源码)选配
android4.4源码自带交叉工具链
  • arm-2009q3.tar.bz2:交叉工具链
上层应用程序
  • arm-2009q3.tar.bz2:交叉工具链
  • Clock:这是Android 下一个闹钟程序,可以设置闹铃时间、铃声选择等
  • Calculator:计算器
  • Camera:摄像头应用程序
  • Phone:Android下的电话拨号软件,有呼叫记录、联系人等功能
  • Email:收发Email工具
  • Settings:Android下的各种应用和服务的设置等功能
  • Browser:Android 下的Brower 功能非常强大,支持网页放大、缩小、跳转、属性设置等
  • 音频播放器,支持专辑分类,艺术家、专辑、歌曲、播放列表、派对随机播放、背景播放、搜索等功能
  • Messaging:Android下的短信软件
  • Gallery:图片浏览控件,支持图片放大、缩小、上一张、下一张、幻灯片演示、共享、旋转、裁切、图片信息等
VmWare 7.0+Ubuntu14.04
  • VmWare 7.0:Windows XP下的虚拟机Ubuntu14.04:开发环境
  • Ubuntu14.04:开发环境

包装清单

标配清单
  • G4418开发板一套(带7寸1024*600电容触摸液晶模组)
  • 5V/2A电源适配器1个
  • 串口线1根
  • 网盘链接(包含核心板、底板原理图(PDF格式)、底板PCB(PCB格式)、开发源码、芯片和LCD数据手册、开发工具、产品使用手册等)
选配清单
  • 选配5寸,8寸,10.1寸等屏,可直接连接开发板或卡片电脑,无需重新定制底板
  • 8G TF卡一张
  • 500W像素HM5065并口摄相头一个
  • USB数据线1根
  • 普通网线一根
  • 喇叭一个
  • 优质HDMI线一根
  • USB转串口延长线一根
  • USB WIFI模块一个
  • PCIE接口3G/4G模块
  • USB WIFI蓝牙二合一模块一个
  • GPS模块一个
  • USB摄相头一个
